產品詳情

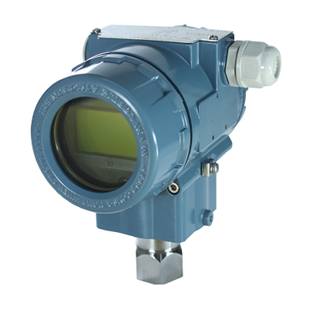

CY2012/3- 差壓安裝式表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。CY2012/3也可與RST375手持終端或RSM100 Modem 相互通信，通過它們進行參數設定、過程監控等。
標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）
1性能規格
調量程的參考精度
（包括從零點開始的線性、回差和重復性）
± 0.075%
若TD>10 (TD=最大量程/調節量程)，則為：
±(0.0075×TD)%
環境溫度影響
過范圍影響:±0.075%×Span
長期穩定性
電源影響
±0.001% /10V (12～42V DC)，可忽略不計
2功能規格

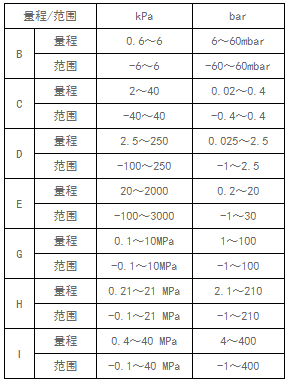

量程和范圍(CY2012-表壓變送器)
量程和范圍(CY2013-絕壓變送器)
量程限
在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。
零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程
安裝位置影響
與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，有<0.4kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。
輸出
2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。
輸出信號極限：Imin=3.9mA，Imax=20.5mA
報警電流
低報模式（最?。?.7 mA
高報模式（最大）：21 mA
不報模式（保持）：保持故障前的有效電流值
報警電流標準設置：高報模式
響應時間
放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。
預熱時間：< 15s
環境溫度
-40～85℃
帶液晶顯示、氟橡膠密封圈時 -20～65℃
儲存溫度/運輸溫度
-50～85℃
帶液晶顯示時：-40～85℃
壓力極限：從真空至最大量程。

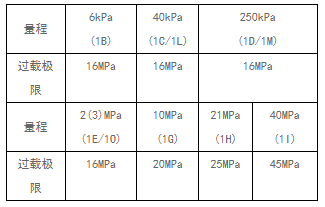

過載極限：
電磁兼容性(EMC)：見下頁《電磁兼容性附表》
3安裝
電源及負載條件
電源電壓為24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大電源電壓：42VDC
最小電源電壓：12VDC，15VDC（背光液晶顯示）
數字通訊負載范圍： 230～600Ω
電氣連接
M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。
過程連接
過程連接法蘭的端面有NPT 1/4 和UNF 7/16``內螺紋。
4物理規格
材質
膜片：不銹鋼 316L、哈氏合金C
過程連接：不銹鋼 316L
填充液： 硅油
變送器外殼：鋁合金材質，外表噴涂環氧樹脂
外殼密封圈：丁腈橡膠（NBR）
銘牌： 不銹鋼 304
重量
3.3kg（無：液晶顯示、安裝支架、過程連接）
外殼防護等級：IP67

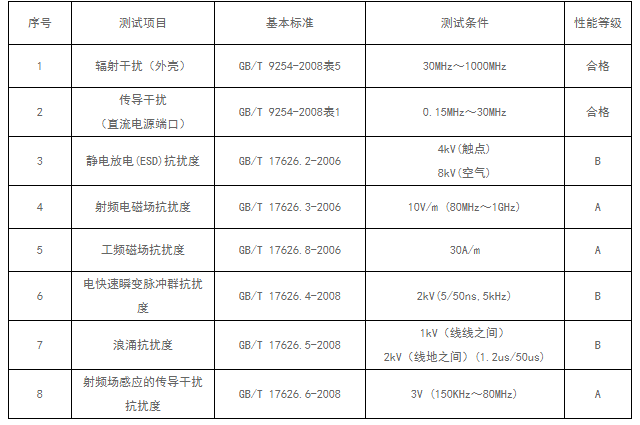

電磁兼容性附表
注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。
（2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。

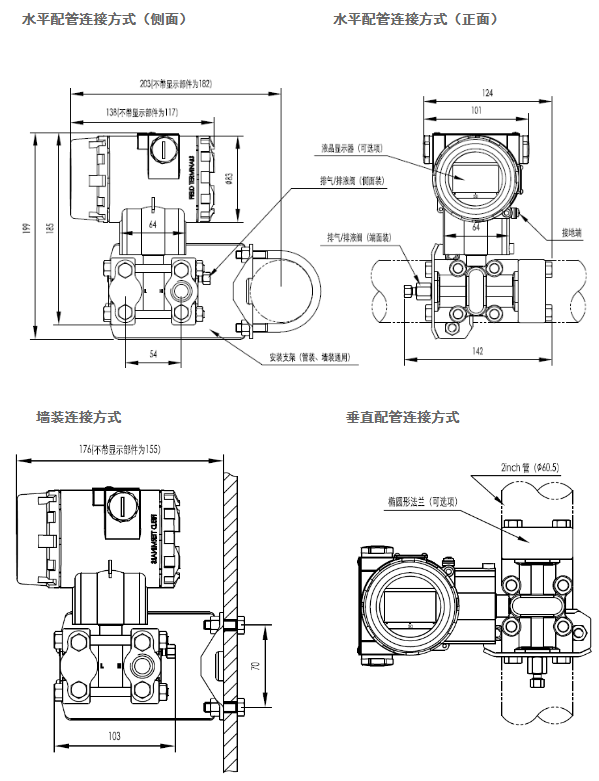

外形尺寸 單位

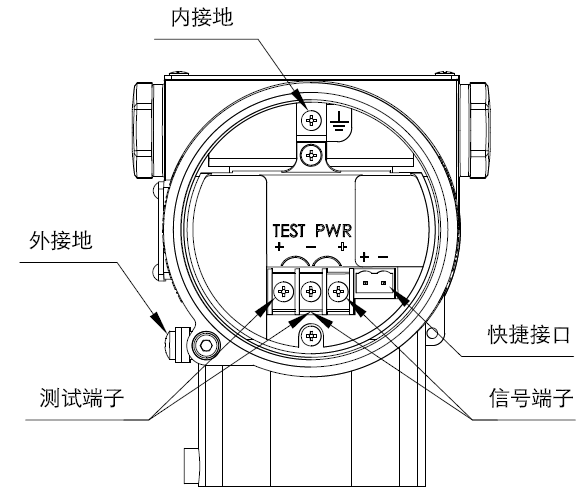

5 電氣連接圖
注：快捷接口功能等同于信號端子。

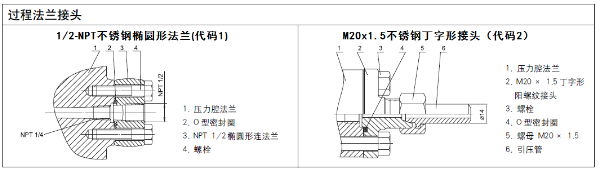

6 過程連接說明
7型號和規格代碼表
差壓安裝式表壓變送器選型 CY2012- | ||||||||||||||||||||||
差壓安裝式絕壓變送器選型 CY2013- | ||||||||||||||||||||||
10 | 精度 | |||||||||||||||||||||
H | 4-20mA帶HART通訊 | |||||||||||||||||||||
N | 4-20mA模擬量輸出 | |||||||||||||||||||||
20 | 量程[1] | |||||||||||||||||||||
表壓CY2012 | ||||||||||||||||||||||
1B | 0-0.6kPa～6kPa /（0-60～600 mmH2O）/(0-6～60mbar) | |||||||||||||||||||||
1C | 0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar) | |||||||||||||||||||||
1D | 0-2.5kPa～250kPa /（0-0.25～25 mH2O）/(0-25～2500mbar) | |||||||||||||||||||||
1E | 0-20kPa～2MPa /（0-2～200 mH2O）/(0-0.2～20bar) | |||||||||||||||||||||
1G | 0-0.1MPa～10MPa /(0-1～100bar) | |||||||||||||||||||||
1H | 0-0.21MPa～21MPa /（0-2.1～210 bar） | |||||||||||||||||||||
1I | 0-0.4MPa～40MPa /（0-4～400 bar） | |||||||||||||||||||||
絕壓CY2013 | ||||||||||||||||||||||
1L | 0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar) | |||||||||||||||||||||
1M | 0-2.5kPa～250kPa /(0-25～2500mbar) | |||||||||||||||||||||
1O | 0-30kPa～3MPa /(0-0.3～30bar) | |||||||||||||||||||||
30 | 膜片材質 填充液 | |||||||||||||||||||||
A | 不銹鋼 316L 硅油 | |||||||||||||||||||||
C | 哈氏合金C 硅油 | |||||||||||||||||||||
40 | 過程連接 | |||||||||||||||||||||
N | 1/4英寸NPT及7/16英寸UNF螺紋孔 | 無泄放閥 | ||||||||||||||||||||
B | 1/4英寸NPT及7/16英寸UNF螺紋孔 | 泄放閥裝于法蘭后部端面 | ||||||||||||||||||||
U | 1/4英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭側面上部 | |||||||||||||||||||||
D | 1/4英寸NPT及7/16英寸UNF螺紋孔 泄放閥裝于法蘭側面下部 | |||||||||||||||||||||
50 | 特殊功能 | |||||||||||||||||||||
N | 無 | |||||||||||||||||||||
0 | 禁油處理（氧氣測量限氟油填充液、氟橡膠密封圈、<6MPa、<60℃) | |||||||||||||||||||||
60 | 安裝支架 | |||||||||||||||||||||
N | 無 | |||||||||||||||||||||
1 | 不銹鋼 | |||||||||||||||||||||
2 | 鍍鋅碳鋼 | |||||||||||||||||||||
70 | 液晶顯示 | |||||||||||||||||||||
N | 無液晶顯示 | |||||||||||||||||||||
1 | 液晶顯示 | |||||||||||||||||||||
2 | 背光液晶顯示 | |||||||||||||||||||||
80 | 附件 | |||||||||||||||||||||
N | 無 | |||||||||||||||||||||
1 | 1/2 英寸NPT內螺紋不銹鋼橢圓形法蘭 | |||||||||||||||||||||
2 | M20x1.5 外螺紋不銹鋼丁字形接頭 | |||||||||||||||||||||
注1：CY2012對應選表壓量程代碼，CY2013對應選絕壓量程代碼；
選項舉例：
例：CY2012-HCANN11N
[CY2012-]：差壓安裝式表壓變送器
[H]：基本誤差±0.075%
[C]：差壓式安裝傳感器，量程為0-2kPa～40kPa /（0-200～4000 mmH2O）/(0-20～400mbar)
[A]：接液部分為不銹鋼 316L膜片，填充液為硅油
[N]：過程連接接口：1/4英寸NPT及7/16英寸UNF螺紋孔，無泄放閥
[N]：無特殊功能
[1]：不銹鋼安裝支架
[1]：液晶顯示
[N]：無附件
